在电子制造业中，PCB板上的二维码应用越来越普遍，它能帮助我们追踪产品从生产、组装到最终销售的全过程。但如果二维码的质量不过关，就无法被扫码设备准确读取，从而导致追溯系统失效。因此，制定一套科学、严谨的二维码评级标准至关重要。

1. 为什么要对PCB二维码进行评级？

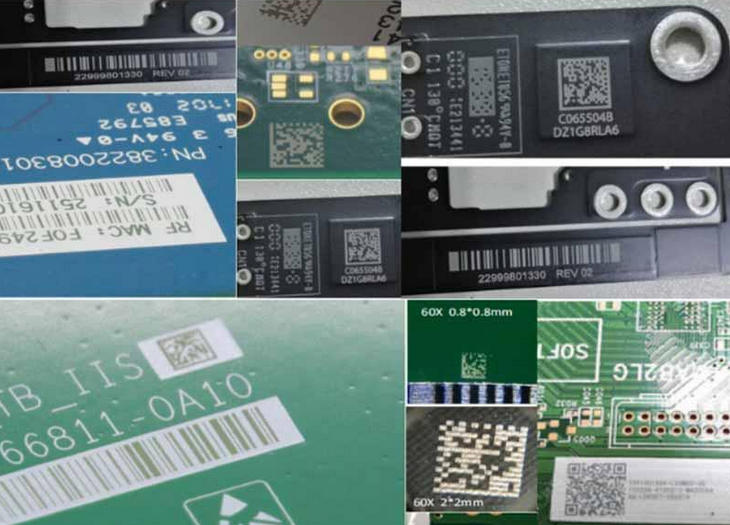

PCB上的二维码通常是通过激光打标、喷墨打印或蚀刻等方式形成的。这些工艺会受到多种因素影响，如基材、设备精度、环境湿度等，导致二维码的质量不稳定。对二维码进行评级，不仅是为了确保其可读性，更是为了：

* 提升生产效率：可读性差的二维码会增加扫描失败率，延长生产线节拍。通过评级，可以及时发现并解决问题，确保生产流畅。

* 保障产品追溯：高质量的二维码是实现产品全程追溯的基础。如果二维码无法读取，产品信息就无法被有效记录，一旦出现质量问题，将难以追查根源。

* 优化工艺流程：评级结果能为工艺改进提供数据支持。例如，如果发现某个批次的二维码对比度普遍偏低，可能需要调整激光功率或清洁喷头，从而持续优化生产工艺。

2. 二维码评级的主要依据

国际上普遍采用的二维码评级标准是 ISO/IEC 15415，它定义了一套客观的、基于图像分析的评估方法。根据这个标准，PCB二维码的评级主要考察以下几个核心参数：

* 符号对比度（Symbol Contrast）：衡量二维码的深色区域与浅色区域之间的明暗差异。对比度越高，越容易被扫描设备识别。

* 最小反射率（Minimum Reflectance）：深色区域（通常为黑色或深灰色）的反射率。反射率越低，说明颜色越深，对比度也越好。

* 调制差异（Modulation）：衡量二维码每个?？椋ㄐ》娇椋┑拿靼稻刃浴Ｈ绻？槟诓苛炼炔灰恢?，会影响扫描。

* 轴向不均匀性（Axial Non-uniformity）：评估二维码在X轴和Y轴上的尺寸一致性。如果二维码被打成椭圆形或?？榇笮〔灰?，会影响读取。

* 栅格不均匀性（Grid Non-uniformity）：衡量二维码?？榕帕械恼攵取Ｄ？榕帕胁徽?，会增加解码难度。

* 解码（Decode）：这是最终的评判标准，即二维码是否能被成功解码。如果以上所有参数都合格，但解码失败，则评级为F。

3. PCB二维码评级标准表格

PCB镭雕二维码工艺要求根据ISO/IEC 15415标准，并结合PCB行业实际情况，给出了详细的二维码评级标准和相应的建议。评级从A（优秀）到F（失败）共分为5个等级，其中A、B、C为合格等级，D为勉强合格，F为不合格。

4. 如何进行评级

对PCB二维码进行评级，需要借助专业的机器视觉系统和条码检测仪。这些设备通常由高分辨率相机、光源和专用软件组成。

1.  图像采集：将带有二维码的PCB板放置在检测仪下，系统通过高分辨率相机拍摄二维码图像。

2.  图像分析：软件自动分析图像，计算上述各项评级参数。

3.  结果输出：软件会根据计算结果，给出一个综合评级，并提供详细的参数报告。操作人员可以根据报告，直观地了解二维码的质量问题所在。

在实际生产中，通?；岵捎贸榧旎蛉斓姆绞健６杂诟呒壑祷蚬丶腜CB产品，建议采用全检，以确保每一片板子的追溯信息都完整无误。而对于大批量生产的普通PCB，可以采用抽检，定期对生产线上的二维码进行抽样检测，及时发现并纠正潜在的工艺问题。

总的来说，PCB二维码评级不仅是一种质量控制手段，更是一种预防性维护。通过建立并严格执行这套评级标准，企业可以有效控制产品质量，提升生产效率，并为构建可靠的产品追溯体系打下坚实的基础。
