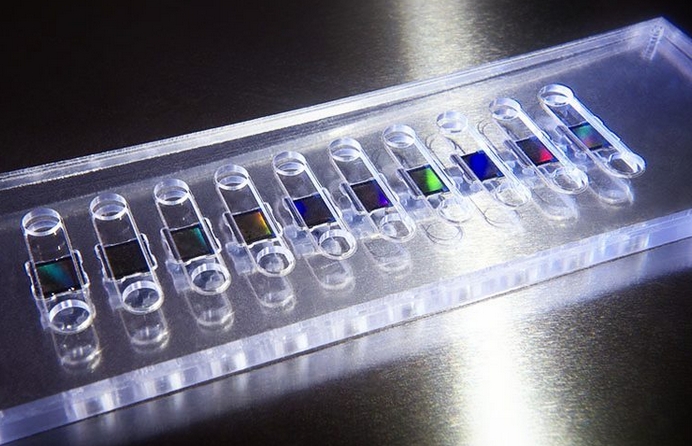

如果你把一整个化学实验室，缩小到一块指甲盖大小的芯片上，会发生什么？这就是微流控芯片（Microfluidic Chip）的神奇之处。它能在微米甚至纳米级的通道里，操控液体、混合试剂、完成反应，就像在芯片上跑着无数个微型“化学工厂”。

而这一切的基础，就是——加工技术。只有把这些微小的流道、腔室和结构精确加工出来，芯片才能发挥作用。

一. 常见的微流控芯片加工方法

微流控芯片的加工工艺，和半导体、精密机械有些相似，但又有自己的独特需求。主要有以下几类：

1. 光刻-蚀刻法（Photolithography + Etching）

这是最经典的加工方式，灵感来自半导体芯片制造。首先将光敏材料涂在基底（如硅片、玻璃）上，通过掩膜版和紫外光曝光，将微通道的图案“刻”到材料上，再用湿法或干法蚀刻把沟槽蚀出来。优点是精度高，可达微米级；缺点是设备昂贵、工序复杂，不太适合小批量快速迭代。

2. 软光刻（Soft Lithography）

这是一种灵活、低成本的加工方法。通常先用光刻在硅片上做一个“模具”，然后用PDMS（聚二甲基硅氧烷）倒模，得到带有微通道的柔性芯片。PDMS透明、透气、生物相容性好，非常适合生命科学和医学检测。但它耐化学性和机械强度有限，不适合某些强腐蚀液体。

3. 热压/注塑成型（Hot Embossing / Injection Molding）

如果需要批量生产塑料芯片，可以先用金属模具（通常是镍或钢）加工出微通道结构，然后将热塑性材料（如PMMA、COC）在高温高压下压制成型，或直接注塑。优点是产量高、成本低；缺点是模具制作周期长、前期投入大。

4. 激光加工（Laser Ablation）

使用紫外激光或飞秒激光直接在材料表面刻出通道结构，适合原型制作或个性化芯片开发。速度快、工艺灵活，但通道表面粗糙度较高，可能影响流体控制精度。

5. 3D打?。ˋdditive Manufacturing）

近年来兴起的加工方式，可直接打印带有三维通道的结构。优点是设计自由度高，可实现传统加工难以完成的复杂结构；缺点是分辨率和材料限制仍是瓶颈。

二. 加工过程中的关键问题

无论哪种加工方法，都要关注以下几个核心要素：

* 尺寸精度：微通道宽度、深度常在几十到几百微米范围，任何微小偏差都可能改变流速和反应条件。
* 表面光滑度：过于粗糙的表面会导致流体滞留、气泡产生，影响实验结果。
* 材料选择：是否需要透明、耐高温、耐酸碱或与生物兼容，要根据具体应用来选材。
* 密封与封装：芯片通道加工完后，还需与另一层材料进行键合（如等离子体处理+热压合），保证液体不泄漏。

三. 应用场景

微流控芯片加工技术的成熟，让它在医疗检测、环境监测、食品安全、化学合成等领域快速落地。比如：

* 新冠病毒核酸检测芯片——几分钟内完成PCR扩增和检测。
* 便携式血液分析芯片——几滴血即可检测多项指标。
* 食品农残检测芯片——现场快速检测农药残留。

未来，随着纳米加工、智能材料和AI辅助设计的发展，微流控芯片可能会变得更便宜、更高效，让“随身实验室”走进千家万户。

结语：

微流控芯片加工技术，本质上是“把宏观实验室搬到微观世界”，而这背后融合了材料学、精密加工、流体力学等多学科力量。每一条只有头发丝直径十分之一的微通道，都是工程师和科学家智慧的结晶。或许在不久的将来，我们手中的一块小芯片，就能完成过去整个实验大楼才能做的事情。

近年来，微流控芯片（Microfluidic Chip）在生物检测、化学分析、药物筛选等领域越来越受关注。它的核心优势在于——把复杂的实验室操作“搬进”巴掌大小的芯片中，利用微米级的通道实现精确的液体操控。那么，这样一块精密的芯片是怎么做出来的呢？

1. 设计阶段：画“迷宫”

制作的第一步，是根据应用需求设计芯片内部的微通道结构。这就像设计一座微型迷宫——通道的宽度、高度、连接方式都会直接影响流体的速度、混合效果和反应时间。

* 常用工具：AutoCAD、CorelDRAW 等绘图软件，或者专业的光刻掩膜设计软件。
* 注意事项：通道过窄可能会堵塞，过宽又会影响精确控制，因此一般宽度在几十到几百微米之间。

设计完成后，就需要将设计图输出成掩膜版（Mask），它将作为后续光刻工艺的“模具”。

2. 母模制作：用光刻“雕刻”微结构

母模相当于芯片的“母版”，后面所有芯片的结构都要从它复制而来。

* 材料选择：常用硅片（Silicon Wafer）或玻璃片作为基底。
* 关键步骤：

1. 涂覆光刻胶：在硅片表面均匀涂一层感光材料（光刻胶）。
2. 曝光显影：通过紫外光将掩膜版上的图案“照”到光刻胶上，显影后就能得到通道的凸起或凹陷结构。
3. 刻蚀：用湿法或干法刻蚀技术，将设计的通道深度蚀刻到基底中。
4. 去胶清洗：移除多余光刻胶，得到干净的母模。

这一步完成后，母模就像一块雕刻好的模具，等待复制使用。

3. 复制芯片结构：软光刻（Soft Lithography）

微流控芯片常用 PDMS（聚二甲基硅氧烷） 作为材料，因为它透明、柔软、易加工，而且和玻璃能牢固粘合。

* 流程：

1. 将液态 PDMS 倒在母模上。
2. 放入真空环境中，去除气泡。
3. 在烘箱中加热固化（一般 60\~80℃）。
4. 小心剥离 PDMS 层，就得到带有通道结构的芯片上层。

PDMS 的优势是可以反复从同一母模上制作多个芯片，大幅降低成本。

4. 芯片封装：让通道“密不透风”

光有带通道的 PDMS 层还不够，需要和另一层材料（玻璃片或另一片 PDMS）封装在一起，形成封闭的流体通道。

* 常用方法：等离子体处理（Plasma Treatment），它能让 PDMS 和玻璃表面产生羟基，进而形成强力化学键结合。
* 关键点：粘合要迅速且精准对位，否则通道会错位或变形。

5. 打孔与接口安装

为了让液体进入和流出芯片，需要在 PDMS 层上打进样孔和出样孔，常用金属打孔器或激光打孔。之后安装微针头、管路等接口，方便与外部泵系统连接。

6. 测试与质检

制作完成的芯片要进行气密性测试和流体测试，确保通道没有堵塞、漏液或结构损伤。

* 常见检测：注入染色液观察流动情况；在显微镜下检查通道完整性。

7. 大规模生产（可选）

科研阶段通常是手工批量制作，但如果要产业化，则会采用热压成型、注塑等方式，大幅提高生产效率并降低单片成本。

小结：

微流控芯片的制作流程看似复杂，其实可以概括为 “设计 → 制模 → 复制 → 封装 → 接口 → 测试” 六大步骤。它就像造房子：先画蓝图、做地基（母模）、浇筑墙体（PDMS）、装上门窗（接口）、最后验收。随着技术成熟和自动化生产的引入，微流控芯片的制造门槛正不断降低，未来或许人人都能用上这种“掌中实验室”。

微流控芯片技术（Microfluidic Chip Technology）是一种利用微米或纳米级流道，将样品液体在极小空间内进行操控、输运、混合和检测的技术。它将流体力学、精密加工、化学分析以及生物技术结合在一起，被誉为“实验室芯片化”（Lab-on-a-Chip）的核心支撑技术。其核心思想是将传统实验室中所需的各种反应、分离、检测等操作微缩到芯片上完成，从而大幅度节省试剂、缩短分析时间，并提升灵敏度和自动化程度。

一、技术原理

微流控芯片通常由玻璃、硅片或聚合物材料（如PDMS）制成，通过微加工技术刻蚀出微米级的流道网络。流体在流道内的运动受毛细力、压力差或电场等驱动。由于尺度微小，液体在其中呈层流状态，几乎不存在湍流，这使得流体混合、反应和传质过程可控且可预测。此外，芯片可集成传感器、加热元件、光学检测?？榈?，实现全流程自动化分析。

二、主要优势

1. 试剂和样品用量少：常规实验可能需要毫升级液体，微流控仅需纳升级到微升级，大幅降低成本。
2. 分析速度快：反应路径缩短、传质效率高，可在几分钟甚至几秒内完成检测。
3. 高通量与并行化：可在同一芯片上同时进行多组实验，提高效率。
4. 便携性与自动化：芯片体积小，易与便携检测设备结合，适合现场快速检测。

三、典型应用

1. 生物医学检测：微流控芯片可快速检测血液、生物标志物、DNA、RNA等。例如新冠病毒核酸检测芯片可实现样品上芯、自动提取、扩增和检测一体化。
2. 药物筛?。涸谛酒谀Ｄ馊颂逦⒒肪?，快速筛选药物反应，降低研发成本。
3. 环境监测：检测水质、空气中污染物浓度，实现便携式实时监控。
4. 食品安全检测：检测农药残留、病原菌等，提高食品质量管控效率。
5. 单细胞分析：精确操控单个细胞进行分选、培养和分析，为细胞治疗与干细胞研究提供支持。

四、发展前景

随着材料科学、微纳加工和检测技术的不断进步，微流控芯片正向更高灵敏度、更低成本和更易大规模生产的方向发展。同时，与人工智能、大数据结合，可实现检测数据的智能分析与预测。在未来，它有望在个性化医疗、可穿戴诊断设备、现场快速检测等领域发挥更重要作用。

微流控芯片技术不仅是实验室“微缩革命”，更可能是医疗诊断、生命科学研究和公共安全领域的重要推动力。
